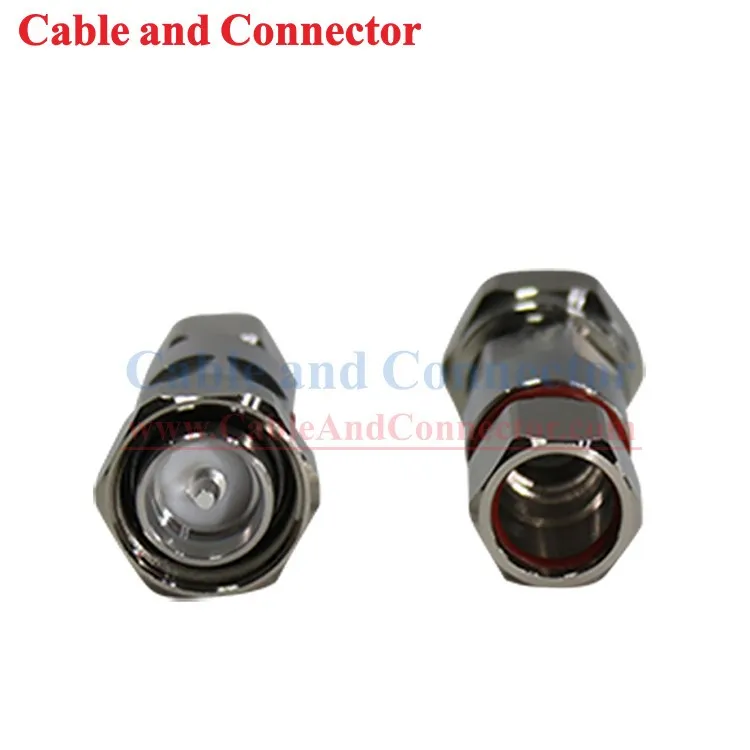

1/2" superfleksibelt kabelstik, 4,3/1{10}} lige hanføderkabelstik, velegnet til 1/2" superfleksibelt RF-føderkabel, egenskaber Impedans: 50 Ohm, isolationsmodstand: Større end eller lig med 5000MΩ, Ydre kontakt: Større end eller lig med 4,0 N, koblingsmøtrik drejningsmoment: 5-15 N·m, koblingsmøtrikkens fastholdelseskraft: Større end eller lig med 450N, Holdbarhed (sammenkoblinger): Større end eller lig med 500 cyklusser, aksial holdekraft på midterlederen: 30N, Stød: Som pr. standard: IEC 60068-2-27/GB/T 2423.5, Vibration: Som pr. standard: IEC 60068-2-11/GB/T 2423.17 (48H), Materiale og plettering: (messing, TPX, siliciumgummi, sølvbelagt, trimetalbelagt, nikkelbelagt), RoHS: Overensstemmende, tætningsklasse: IP68, temperaturområde: -45 grader til {{24} } grad.
Funktioner
⊙ RoHS: Overensstemmende
⊙ Tætningsklasse: IP68
⊙ Koblingsmøtriksmoment: 5-15 N·m
⊙ Holdbarhed (parringer) Større end eller lig med 500 cyklusser
⊙ Temperaturområde: -45 grad til +85 grad
⊙ Koblingsmøtrikkens holdekraft Større end eller lig med 450N
⊙ Aksial holdekraft for centerleder: 30N
Specifikation
|
Specifikation |
1/4", 1/4" Super Flexible, 3/8", 3/8" Super Flexible, 1/2", 1/2" Super Flexible, 7/8", 7/8" Super Flexible, 7/ 8" A, 1-1/4", 1-5/8" feederkabel |
||||||
|
N Type |
7/16 Type |
4.3/10 Type |
|||||
|
Lige |
Ret vinkel |
Lige |
Ret vinkel |
Lige |
|||
|
Karakteristika Impedans |
50 Ohm |
50 Ohm |
50 Ohm |
50 Ohm |
50 Ohm |
||
|
Frekvensområde |
DC~18GHz |
DC~18GHz |
DC~7,5 GHz |
DC~7,5 GHz |
DC~6GHz |
||
|
Isoleringsmodstand |
Større end eller lig med 5000MΩ |
Større end eller lig med 5000MΩ |
Større end eller lig med 5000MΩ |
Større end eller lig med 5000MΩ |
Større end eller lig med 5000MΩ |
||
|
Centerkontaktmodstand |
Mindre end eller lig med 1.00mΩ |
Mindre end eller lig med 1.00mΩ |
Mindre end eller lig med 0.40mΩ |
Mindre end eller lig med 0.40mΩ |
Mindre end eller lig med 1.00mΩ |
||
|
Ydre kontaktmodstand |
Mindre end eller lig med 0.25mΩ |
Mindre end eller lig med 0.25mΩ |
Mindre end eller lig med 0.20mΩ |
Mindre end eller lig med 0.20mΩ |
Mindre end eller lig med 1.00mΩ |
||
|
Dielektrisk modstandsspænding |
2500V rms (AC) |
2500V rms (AC) |
4000V rms (AC) |
4000V rms (AC) |
2500V rms (AC) |
||
|
Indføringstab (@3 GHz) |
Mindre end eller lig med 0.10dB |
Mindre end eller lig med 0.10dB |
Mindre end eller lig med 0.10dB |
Mindre end eller lig med 0.10dB |
Mindre end eller lig med 0.10dB |
||
|
VSWR (@{{0}}.8-1.0GHz) |
Mindre end eller lig med 1,10 |
Mindre end eller lig med 1,10 |
Mindre end eller lig med 1,10 |
Mindre end eller lig med 1,10 |
Mindre end eller lig med 1,10 |
||
|
VSWR (@1.7-2.5GHz) |
Mindre end eller lig med 1,10 |
Mindre end eller lig med 1,10 |
Mindre end eller lig med 1,10 |
Mindre end eller lig med 1,10 |
Mindre end eller lig med 1,10 |
||
|
VSWR (@2.5-3.0 GHz) |
Mindre end eller lig med 1,15 |
Mindre end eller lig med 1,15 |
Mindre end eller lig med 1,15 |
Mindre end eller lig med 1,15 |
Mindre end eller lig med 1,15 |
||
|
PIM3 |
Mindre end eller lig med -155dBc |
Mindre end eller lig med -155dBc |
Mindre end eller lig med -155dBc |
Mindre end eller lig med -155dBc |
Mindre end eller lig med -155dBc |
||
|
Temperaturområde |
'-40 grad til +85 grad |
'-40 grad til +85 grad |
'-40 grad til +85 grad |
'-40 grad til +85 grad |
'-40 grad til +85 grad |
||
|
Tætningsklasse |
IP67 |
IP65 |
IP67 |
IP65 |
IP67 |
||
|
RoHS |
'Compliant |
'Compliant |
'Compliant |
'Compliant |
'Compliant |
||
Oplysninger om bestilling af feederkabelstik
|
PUNKT |
Velegnet til kabeltype |
Connector Type |
|
|
1 |
1/4" indføringskabel |
N type |
Lige eller ret vinkel |
|
2 |
1/4" superfleksibelt fødekabel |
||
|
3 |
3/8" indføringskabel |
||
|
4 |
3/8" superfleksibelt fødekabel |
||
|
5 |
1/2" indføringskabel |
7/16 type |
|
|
6 |
1/2" superfleksibelt fødekabel |
||
|
7 |
7/8" indføringskabel |
||
|
8 |
7/8" superfleksibelt fødekabel |
||
|
9 |
7/8" A fødekabel |
4.3/10 type |
|
|
10 |
1-1/4 Feederkabel |
||
|
11 |
1-5/8 Feederkabel |
||
